Комплект автоматизації паркувального майданчика ZKTeco з в'їздом по UHF мітками

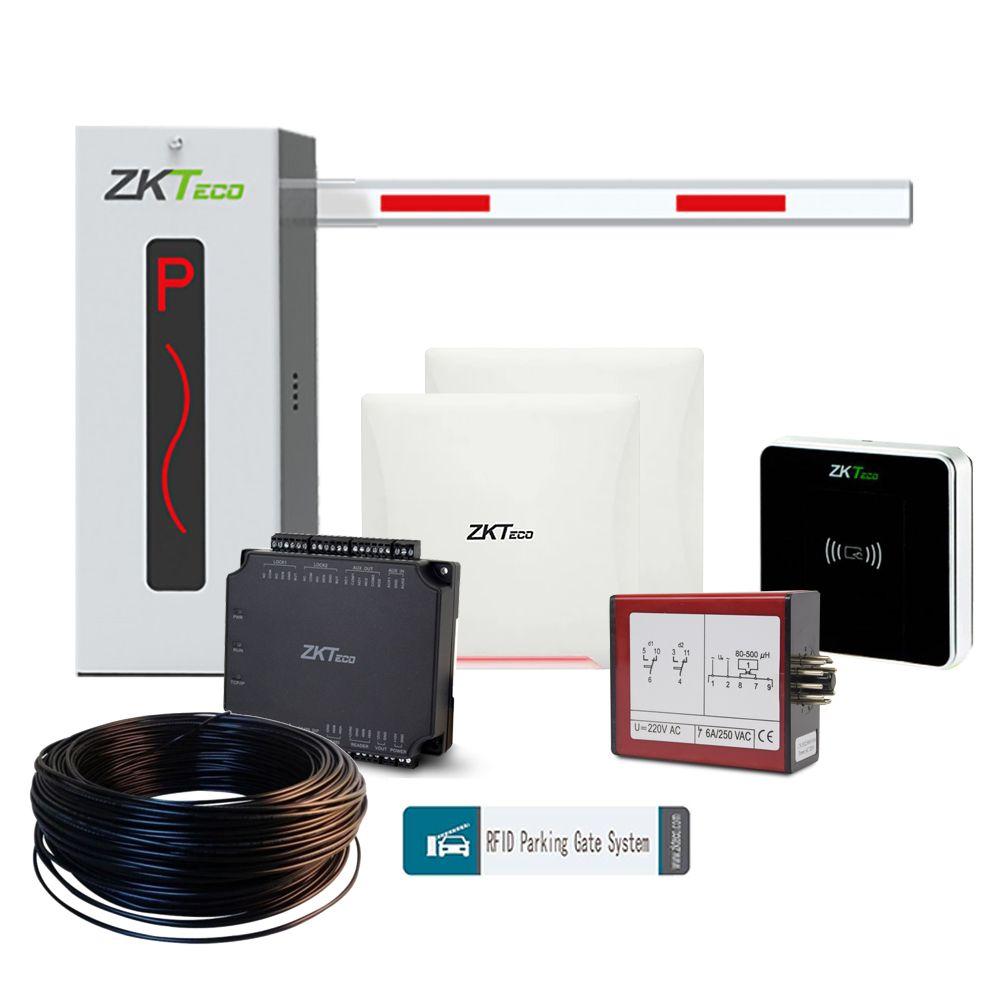

Склад комплекту дистанційного шлагбауму за UHF-мітками

1. Шлагбаум телескопічний CMP200 - 1 шт.
2. Зчитувач UHF-діапазону - UHF5E Pro (до 5 метрів) — 2 шт.
3. Зчитувач UR20RW-E, настільний, для програмування міток у контролер - 1 шт.
4. UHF-мітка ZKTeco UHF1-Tag4 – 20 шт.
5. Контролер PSA02 магнітної (індукційної) петлі для визначення авто, велосипедів. - 1 шт
6. Провід ZKTeco PSA03 для формування індукційної петлі
7. Сетевой контроллер C2-260 - 1 шт.
8. Ліцензія ПЗ СКУД ZКBioAccess до 2000 міток, для контроля доступа - 1 шт

Принцип роботи комплекту шлагбауму ZKTeco

Система автоматизації доступу на паркувальний майданчик використовує зчитувачі UHF-міток для верифікації доступу автомобіля, що має валідну UHF-мітку на відстані 2,5-4,5 метра.

Контролер С2-260 звіряє мітки із внесеними до пам'яті, та керує відкриттям шлагбауму. Дані синхронізуються по локальній мережі з програмою ZKBio Access IVS.

Індукційна петля з контролером слугують для виявлення автомобіля, або іншого металевого транспортного засобу для захисту від зіткнення із стрілою.

USB зчитувач слугує для зручного додавання до пам'яті системи нових міток.

Технічні характеристики шлагбауму CMP200-TB60

• Розміри тумби 350 х 280 х 1010 мм
• Час підіймання/опускання: 6 с
• Довжина регулювання телескопічної стріли: 3,6-6 м
• Матеріал корпусу: холоднокатана сталь
• Матеріал стріли: алюміній
• Радіус дії ПДУ: до 30 м
• Частота ПДУ: 430 МГц
• Споживана потужність: 100 Вт (максимум 120 Вт)
• Живлення AC 110 ~ 240 В
• Тип двигуна: AC (не регулюється швидкість, не під'єднати DC UPS)
• Ресурс двигуна циклів: 1 000 000
• Робоча температура -20°C +60℃
• Вологість 10-90%
• Вага нетто: 45 кг
• Вага брутто: 47 кг
• Розмір паковання, мм 430 х 375 х1100 мм

Характеристики УВЧ-считывателя радиометок ZKTeco UHF5Е Pro

• Шифрование - да, необходимо использовать метки ZKTeco
• Интерфейс передачи номера карты: RS-485, Wiegand 26-98
• Вес: 1.8 кг
• Допустимая влажность: 10-90%
• Дальность считывания: 2 ~ 8 м (в лабораторных условиях) и около 4 метров в реальных условиях эксплуатации
• USB порт для конфигурации через специальную утилиту настройки
• Потужність сигналу 19 — 30 dBm
• Живлення DC 9-15В
• Споживана потужність 1.2-4.2 Вт
• Робоча температура -20 ° с - +65℃
• Розміри: 309 х 309 х 68 мм
• Режими зчитування: за тригера, і постійне зчитування (за замовчуванням)
• Протокол безконтактних міток: EPC global UHF Class 1 Gen 2 / ISO 18000-6C
• Посилення антени 9 дБ
• Частота E (Європейський стандарт): 865-868 МГц F (стандарт США): 902-906 МГц
• Ступінь захисту оболонки: IP67
• Відстань зчитування карт: Лабораторне тестування UHF5 Pro - на відстані до 8 м, При тестуванні рухомих автомобілів - близько 4м.
