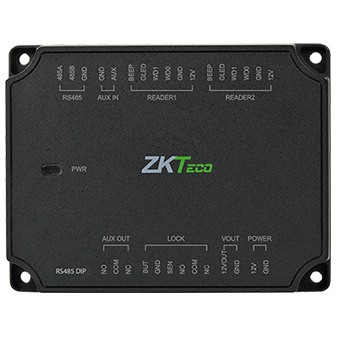

Модуль розширення СКУД Horus ZKTeco DM10

Блок розширення СКУД DM10 призначений для деяких терміналів ZKTeco, з інтерфейсом RS485 (сумісність за запитом): дозволяє управляти замком; використовувати термінали обліку часу, як зчитувачів через двері; підключати кнопку "Вихід", тривожну сигналізацію, тривожний датчик, геркон. додатковий зчитувач по Wiegand.

Модуль контролю доступу DM10 терміналу ZKTeco Horus E1 RFID / FP

Пристрій DM 10 найбільш актуально для використання з біометричними терміналами ZKTeco Horus E1 RFID і Horus E1 FP..Такое поєднання, дозволяє досягти значної економії, в порівнянні з подібними пристроями, наприклад серією FaceDepot або SpeedFace.

Крім того, контролер DM10 виконує функції реле безпеки. Так, при установці терміналу для управління дверима в небезпечній зоні - замок не буде відкритий, шляхом демонтажу терміналу і розмикання контактів, або подачі імпульсу, завдяки розміщенню керуючого замком реле DM10 всередині приміщення.

Схема з'єднань ZKTeco DM10 з терміналом Horus

Технічні характеристики блоку інтерфейсів СКУД ZKTeco DM10

• Сумісні термінали: ZKTeco Horus RFID і Horus FP (базовий термінал без зчитувача карт або відбитків - не сумісний!)
• Зв'язок з терміналом - RS485
• Контакти на вході в блок: GND, 12V (подавати живлення не через термінал!), RS485
• Контакти на виході реле: NO, COM, NC, GND,
• Контакти додаткових пристроїв: Button, AUX, 2 шт Wiegand IN, 12V OUT, Sensor, Alarm
• RS485 Dip Swith (Add) - дозволяє задавати адресацію
