Мережеві контролери доступу RFID серії C3

Мережеві контролери доступу RFID серії C3

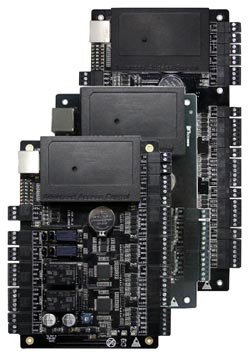

Мережеві контролери доступу C3-100, C3-200 і C3-400 для побудови централізованої СКУД підприємства

Контролери доступу C3-100/200/400 - це високоякісне рішення для побудови сучасної та економічною мережевої системи контролю доступу від компанії ZKTeco. Фірмове програмне забезпечення здатне керувати контролерами по локальній мережі Ethernet без обмеження за кількістю контролерів, а по шині RS-485 в один підсегмент можливе об'єднання 63 таких контролера.

Дані СКД сумісні зі зчитувачами різного виробництва, завдяки наявності стандартного Wiegand-входу. Крім того, до них можливо підключати вихід-кнопки, датчики положення дверей (геркони), електронні замки (електро-механічні або електромагнітні), а також різні виконавчі пристрої від іншого системного обладнання підприємства. Завдяки наявності додаткових входів, C3-контролери здатні отримувати і обробляти сигнали від охоронних датчиків системи безпеки.

У разі відсутності зв'язку з центральною БД централізованої системи контролю доступу, C3-100/200/400 будуть виконувати свої функції автономно, зберігаючи в пам'яті до 100 000 подій проходів в кожен.

Наявність протоколу TCP/IP

Мережеві системи обмеження доступу C3-100/200/400 призначені на створення високонадійних, але достатньо бюджетних систем контролю доступу на об'єкти різного масштабу і, залежно від модифікації, здатні керувати від 1 до 4 дверей. Завдяки зв'язку TCP/IP-протоколу, дані контролери доступу можуть бути встановлені в приміщеннях, де недоцільна прокладка кабелю RS-485, але вже є Ethernet-мережу . Наприклад, взявши за основу С3-400 можливо організувати контроль доступу в далекому складському приміщенні, або розгорнути центральну систему контролю і управління доступом в компанії з територіально розподіленими офісами використовуючи кілька таких пристроїв.

Підтримка декількох варіантів ідентифікації

C3-100/200/400 на вибір виробляють ідентифікацію: по вашій карті, по карті+персонального коду, по карті доступу або за кодом доступу. Один контролер доступу C3-100 може виробляти контроль однієї двері на вхід-вихід або ж контроль лише входу, C3-200 – відповідно дві двері, а C3-400 – контроль до чотирьох дверей. Далі, до них потрібно з'єднати від двох до чотирьох зчитувачів безконтактних міток будь-якого виробника, чиї зчитувачі підтримують інтерфейс Wiegand.

Підключення виконавчих пристроїв

Системи C3-200/400 мають по 2 і 4 дод. входу відповідно, які можна з'єднувати з датчиками охорони. Так-же, системи оснащені від двох до чотирьох додатковими виходами для автоматичного керування підключаються виконавчими пристроями, наприклад, сиреною. До даними контролерів доступу можна під'єднати від однієї до чотирьох кнопок виходу і таке ж кількість замків (електро-магнітних,-механічних) і датчиків дверей (герконов) в залежності від модифікації контролера доступу С3-серії.

Контроль доступу й облік робочого часу

Всі контролери серії ZKTeco C3 підтримує роботу зі штатним програмним забезпеченням контролю доступу, що дозволяє здійснювати їх моніторинг і налаштування. ЗА ведеться база даних власників карток, створюють і призначають рівні доступу, виконують online-моніторинг і фотографічну верифікацію, коригуються налаштування контролерів доступу, і формуються основні звіти. Крім того, завдяки спеціалізованому ЗА можливе ведення спрощеного обліку робочого часу, на підставі індивідуальних графіків роботи співробітників враховуючи запізнення і перерви, і за необхідності формування деяких видів звітів про дотримання робочого часу.

Схема підключення мережного контролера доступу С3-400

Сумісність з поширеними зчитувачами

Завдяки вбудованим Wiegand-входів до контролерів C3-100/200/400 доступна можливість підключати зчитувачі будь-якого виробництва. Це можливо завдяки роботі контролерів доступу через формат Wiegand 26, як найпоширеніший в таких системах. Якщо розкодувати назва, число 26 означає, що інформаційна посилка включає 26 біт інформації (24 біти коду і 2 – контролю на парність). Сам інтерфейс Віганда припускає, що зв'язок контролерів зі зчитувачами відбувається через три дроти, де два шт. - сигнальні, а третій – «земля».

Автономна робота при відсутності мережі

Якщо зв'язок з сервером недоступна або тимчасово припинена, C3-100, C3-200, C3-400 продовжують стабільну і надійну роботу в автономному режимі. у цьому випадку контролери доступу не припиняють виконання функцій всіх з'єднаних з ними периферійних пристроїв СКУД, і ведуть запис подій (до 100 000) у власних журнал у внутрішній пам'яті. При поновленні з'єднання, контролери ZKTeco направляють на сервер пакет даних про події в системі.

Побудова і контроль тамбурів безпеки

Серія ZKTeco C3 дозволяє організувати систему контролю доступу через спеціальні тамбури безпеки. Для цих цілей системи мають режим «шлюз», дві взаємопов'язані двері працюють почергово, обмежуючи прохід через вхідний тамбур. Така система безпеки розмежовує потоки людей, ізолює відвідувача в тамбурі для його ідентифікації та виявлення заборонених до внесення предметів. Системи тут працюють за такою логікою: вихід із шлюзу відкриється після блокування входу і відвідувач має право проходу. Організація шлюзової системи в складі системи контролю доступу та обліку захищає об'єкт, що охороняється від штурму, не допускає внесення зброї, бомб, і виділяє із загального потоку особливо уповноважених людей.

Відмітні особливості контролерів доступу ZKTeco

  • Можна під'єднати сторонній Wiegand 26 зчитувач
  • Режими проходу: карта, карта і код, або код карта
  • Запис резервних даних на SD-карту пам'яті
  • Апаратна захист контролера від поширених видів загроз пошкодження
  • Доп. входи/виходи для підключення периферії
  • Функція розблокування по першій карті
  • Локальний заборона подвійного входу не роблячи вихід
  • Режим шлюз
  • Режим доступу за двома картками (N правило осіб)
  • Підтримка коду примусу

Технічні характеристики контролерів доступу C3-100/200/400



Параметр Значення
Фото: Контролер доступу С3-100 Схема підключення контролера доступу С3-200 Схема підключення контролера доступу С3-400
Модель: Контролер доступу C3-100 Контролер доступу C3-200 Контролер доступу C3-400
Кількість користувачів: 30 000
Кількість подій:
100 000
Тимчасові зони:
256
Рівні доступу: 256 на пункт доступу
Контроль Двері: 1 (вхід/вихід), 1 (вхід) 2 (вхід/вихід), 2 (вхід) 2 (вхід/вихід), 4 (вхід)
Безконтактні засоби : 2 4 4
Замки: 1 2 4
Кнопки виходу: 1 2 4
Датчики положення дверей: 1 2 4
Доп. входи контролера: 0 2 4
Додаткові виходи: 1 2 4
Інтерфейси зв'язку: RS-485, TCP/IP
Вхід зчитувача: Wiegand 26, ПІН - 8 біт
Вихід управління замком: Релейний вихід НЗ/НР; 36В DC, 5А / 30В AC, 8А
Вихід додатковий: Релейний вихід НЗ/НР; 30В DC, 2А
Електроживлення: 9 – 14 В пост.струм, не більше 300 мА (не рахуючи зчитувачів)
Робоча температура: від 0 до+55°С без конденсації
Робоча вологість: 10% - 80%
Габарити: 160 х 106 мм 160 х 106 мм 218 х 106 мм
