Комплект автоматизації паркувального майданчика ZKTeco з в'їздом по UHF мітками

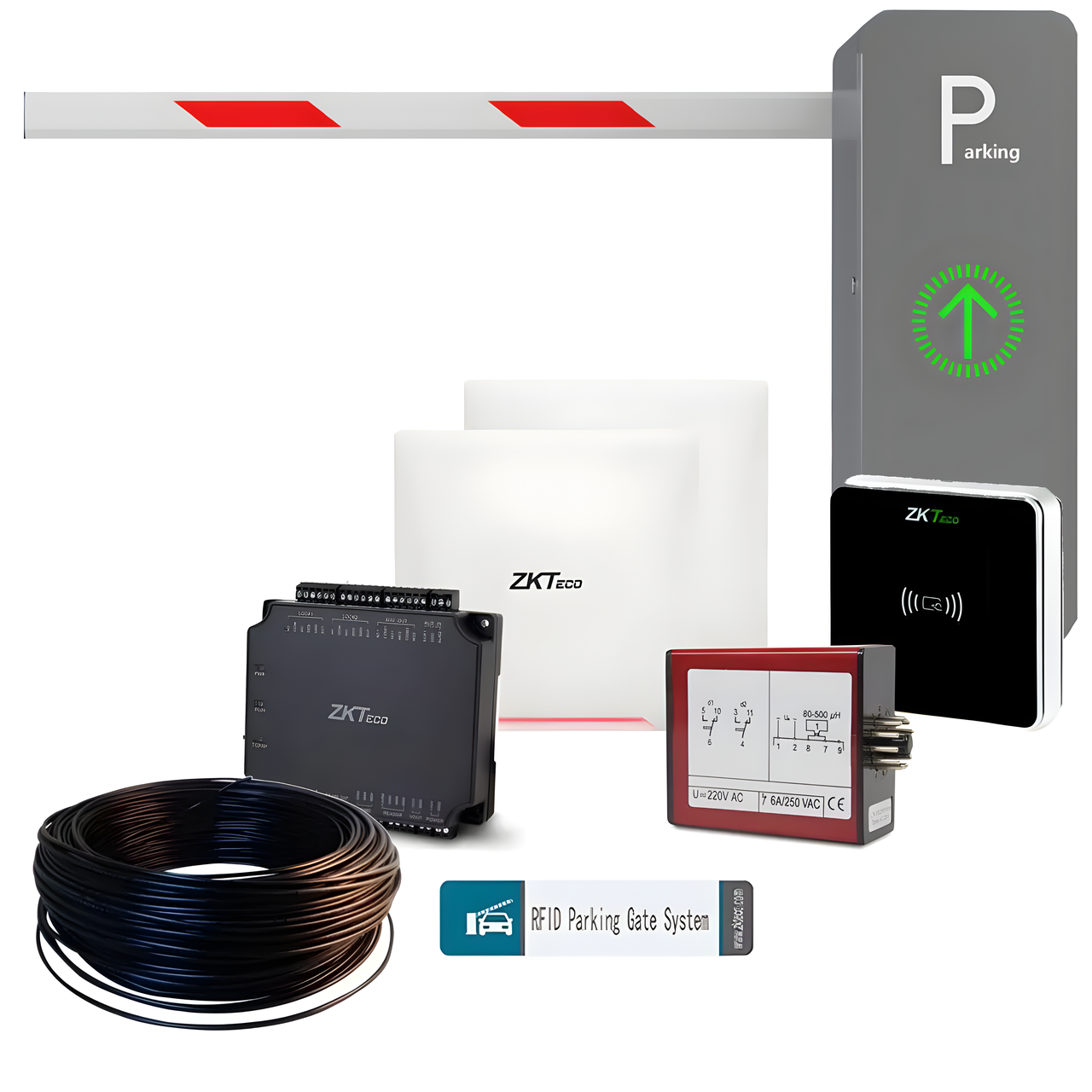

Склад комплекту дистанційного шлагбауму за UHF-мітками

1. Шлагбаум телескопічний BG545 до 4.5 метрів - 1 шт.
2. Зчитувач UHF-діапазону - UHF5E Pro (до 5 метрів) — 2 шт.
3. Зчитувач UR20RW-E, настільний, для програмування міток у контролер - 1 шт.
4. UHF-мітка ZKTeco UHF1-Tag4 – 20 шт.
5. Контролер PSA02 магнітної (індукційної) петлі для визначення авто, велосипедів. - 1 шт
6. Провід ZKTeco PSA03 для формування індукційної петлі
7. Сетевой контроллер C2-260 - 1 шт.
8. Ліцензія ПЗ СКУД ZКBioAccess до 2000 міток, для контроля доступа - 1 шт

Принцип роботи комплекту шлагбауму ZKTeco

Система автоматизації доступу на паркувальний майданчик використовує зчитувачі UHF-міток для верифікації доступу автомобіля, що має валідну UHF-мітку на відстані 2,5-4,5 метра.

Контролер С2-260 звіряє мітки із внесеними до пам'яті, та керує відкриттям шлагбауму. Дані синхронізуються по локальній мережі з програмою ZKBio Access IVS.

Індукційна петля з контролером слугують для виявлення автомобіля, або іншого металевого транспортного засобу для захисту від зіткнення із стрілою.

USB зчитувач слугує для зручного додавання до пам'яті системи нових міток.

Технічні характеристики шлагбауму BG545

• Розміри тумби 350 х 300 х 1020 мм
• Час підйому/опускання: 2,5 с
• Довжина регулювання телескопічної стріли: 2,5-4,5 м
• Клас захисту впливів середовища: IP54
• Матеріал корпусу – сталь з порошковим фарбуванням
• Матеріал стріли: алюміній
• Радіус дії ПДК: до 30 м
• Потужність споживання: 160 Вт
• Потужність БЖ: 24В 10А
• Живлення AC 110 ~ 220В 50-60Гц
• Ресурс двигуна, циклів: 2000000
• Робоча температура -30℃ +75℃
• Вага нетто: 43 кг
• Вага брутто: 45 кг

Характеристики УВЧ-зчитувача радіоміток ZKTeco UHF5Е Pro

• Шифрування - так, необхідно використовувати мітки ZKTeco
• Інтерфейс передачі номера картки RS-485, Wiegand 26-98
• Вага: 1.8 кг
• Допустима вологість: 10-90%
• Дальність зчитувания: 2 ~ 8 м (в лабораторних умовах) і біля 4 метрі у реальних умовах експлуатації
• USB порт для конфігурування через спеціальну утиліту налаштування
• Потужність сигналу 19 — 30 dBm
• Живлення DC 9-15В
• Споживана потужність 1.2-4.2 Вт
• Робоча температура -20 ° с - +65℃
• Розміри: 309 х 309 х 68 мм
• Режими зчитування: за тригера, і постійне зчитування (за замовчуванням)
• Протокол безконтактних міток: EPC global UHF Class 1 Gen 2 / ISO 18000-6C
• Посилення антени 9 дБ
• Частота E (Європейський стандарт): 865-868 МГц F (стандарт США): 902-906 МГц
• Ступінь захисту оболонки: IP67
• Відстань зчитування карт: Лабораторне тестування UHF5 Pro - на відстані до 8 м, При тестуванні рухомих автомобілів - близько 4м.
