Автоматизований шлагбаум за UHF-мітках із вільним виїздом автомобілів від ZKTeco

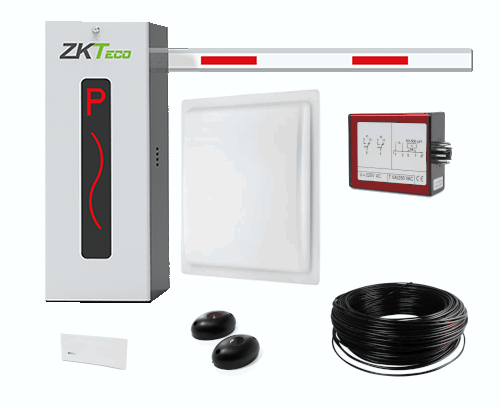

Склад комплекту бесконтактного шлагбауму за UHF-мітками

1. Шлагбаум телескопічний CMP200 - 1 шт.
2. Зчитувач-контролер UHF-діапазона U2000 (до 10 метрів) — 1 шт.
3. UHF-мітка ZKTeco UHF ParkTag2 – 20 шт.
4. Контролер PSA02 магнітної (індукційної) петлі для визначення авто, велосипедів. - 1 шт
5. Провід ZKTeco PSA03 для формування індукційної петлі
6. Комплект фотоелементів: 1 промінь до 10 м
7. ПЗ ZKAccess 3.5 (до 2000 користувачів)

Принцип роботи комплекту шлагбауму ZKTeco

Система автоматизації доступу на паркування використовує інтегрований зчитувач UHF-міток U2000 для верифікації доступу автомобіля, що має валідну UHF-мітку на відстані 4,5-8 метра, звіряє мітки з внесеними в пам'ять і керує відкриттям шлагбауму. Дані синхронізуються через мережу TCP-IP з ПЗ ZKAccess3.5.

Індукційна петля з контролером розтягнута на невеликій відстані від шлагбауму, служать для виявлення автомобіля, або іншого металевого транспортного засобу і подає сигнал відкриття шлагбауму при виїзді.

ІЧ-бар'єр класично забезпечує захист від зіткнення автомобіля зі стрілою

Додавання до пам'яті системи нових міток здійснюється через термінал U2000E

Технічні характеристики шлагбауму CMP200-TB60

• Розміри тумби 350 х 280 х 1010 мм
• Час підіймання/опускання: 6 с
• Довжина регулювання телескопічної стріли: 3,6-6 м
• Матеріал корпусу: холоднокатана сталь
• Матеріал стріли: алюміній
• Радіус дії ПДУ: до 30 м
• Частота ПДУ: 430 МГц
• Споживана потужність: 100 Вт (максимум 120 Вт)
• Живлення AC 110 ~ 240 В
• Тип двигуна: AC (не регулюється швидкість, не під'єднати DC UPS)
• Ресурс двигуна циклів: 1 000 000
• Робоча температура -20°C +60℃
• Вологість 10-90%
• Вага нетто: 45 кг
• Вага брутто: 47 кг
• Розмір паковання, мм 430 х 375 х1100 мм

Характеристики УВЧ-терминала UHF-СКУД ZKTeco U2000E

• Пам'ять ідентифікаторів: до 5000 тагів
• Пам'ять подій доступу:  до 30 000 відміток
• Апаратна платформа термінала: ZMM220
• Кількість реле: 2 шт.
• Частота роботи УВЧ для євростандарту E-серії: від 865 до 868 МГц
• Протокол УВЧ інтерфейсу: EPC global UHFClass1Gen2/ISO18000-6c
• Коефіцієнт посилення антени: 12 дБ
• Вихідна потужність: 18dBm-26dBm
• Дальність розпізнавання коду мітки: від 0 до 12 метрів
• Зв'язок із пристроєм: кабельне за TCP/IP Ethernet (використовується для зв'язку з програмним забезпеченням оператора), USB (утиліта налаштування зчитування)
• Роз'єми під'єднання периферії контролю доступу: замок, кнопка виходу, датчик типу геркон, під'єднання сирени, Wiegand Вх/Вих (для додаткового зчитувача та зовнішніх контролерів)
• Сумісне ПЗ СКУД: ZKAccess3.5, ZKBioSecurity3.0
• Електроживлення:    DC12V, 3A
• Ступінь захисту оболонки: IP66
• Робоча температура: -20°C-+60°C
• Вологість:<95% (25 °C)
• Розміри пристрою: 445 х 445 х 70 мм
• Відстань зчитування карт: Лабораторне тестування U2000E - на відстані до 8 м, При тестуванні рухомих автомобілів - близько 4м.
